Dan yang dimaksud dengan rangkaian star delta manual ialah dalam mengubah perubahan star ke deltanya kita harus menggunakan sebuah tombol lagi untuk membuat rangkaian menjadi delta. Gambar diagram panel pompa air 3 phase star delta dengan level kontrol radar panel pompa air auto etnik sugitama engineering gambar wiring diagram panel pompa air 3 phase dengan water level kontrol radar sehingga pompa dapat beroperasi secara automatis sesuai dengan level kontrol yang telah di tentukan dan gambar berikut dilengkapi dengan.
Wiring Diagram 3 Phase Star Delta Starter Diagram Base
Gambar diagram star delta. Praktik cara merakit saklar gandasaklar seri how to wire light switch in bahasa duration. Perpindahan antara kondisi star ke delta di atur waktunya secara otomatis oleh timer yaaa sekitar 3 detik gitu. Gambar wiring diagram star delta automatis. Pada vidio kali ini kita akan membahas gambar wiring diagram rangkaian kontrol star delta manual sederhana. Langsung saja berikut adalah gambar rangkaian kontrol dan rangkaian daya motor starter star delta untuk motor ac induksi tiga fasa. Tor dalam kondisi normal jadi arus bisa menuju ke push button start.

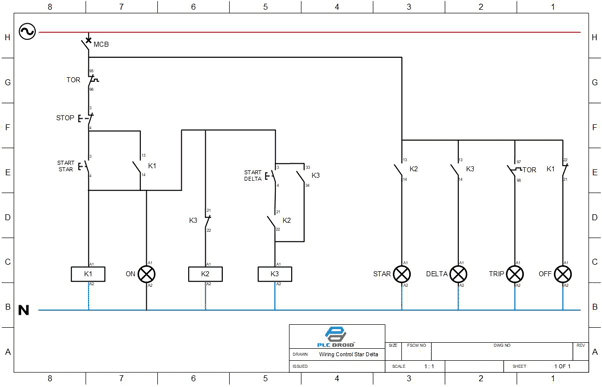

Dalam penyambungan rangkaian motor star delta ini mungkin sedikit agak berbeda dari wiring diagram yang ada pada artikel saya sebelumnya yaitu yang berjudul wiring diagram star delta dan pengaplikasian kerja no dan nc proteksi motor listrik. Gambar diatas menunjukan wiring diagram control star delta manual yang menggunakan 3 buah push button start star start delta dan stop untuk perpindahan dari k2 ke k3 atau dari star ke delta. Tetapi tidak akan menjadi masalah karena prinsip kerjanya tetaplah sama. Dan lihat kembali gambar wiring rangkaian kontaktornya dibawah ini. Pada gambar ketika k1 dan k2 aktif atau berubah menjadi nc maka hubungan yang terjadi pada motor menjadi hubung star. Untuk syarat syarat motor induksi 3.
Tombol push button star. Ngelistrik dot com 515097 views. Dan semua itu disebut juga rangkaian utama yang pemahaman dasarnya telah dibahas pada artikel sebelumnya. Dari gambar diatas dapat dilihat bahwa wiring star delta menggunakan 3 buah k ontaktor utama yang terdiri dari k1 input utama k2 hubung star dan k3 hubung delta. Dari 2 kelompok gambar di atas kita dapat menyimpulkan bahwa hubungan star memiliki nilai arus motor yang sama dengan arus pada line 3 phasa sedangkan pada rangkaian delta memiliki arus motor akar 3 kali arus pada phasa. Gambarnya akan di jelaskan secara detail pada vidio kita kali ini mohon untuk di simak.
Sedangkan tombol stop berfungsi untuk memutus aliran listrik keseluruh rangkaian. Gambar diagram rangkaian starter star delta motor listrik 3 fhase etnik sugitama engineering kumpulan gambar rangkaian star delta starter kumpulan gambar rangkaian panel listrik shoftware plc cara cara program plc kumpulan ilmu listrik kumpulan rumus listrik inverter converter dan soft satrter. Untuk gambar hubungan star delta pada kumparan motor listriknya silakan cek posting terdahulu pada gambar hubungan star delta motor listrik 3 fasa. Prinsip kerja star delta manual.
